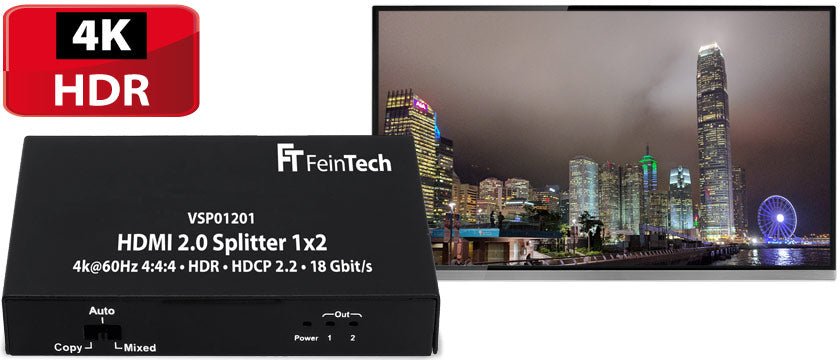

Dieser HDMI 2.0 Splitter liefert das Audio-Video-Signal einer Quelle (z.B. Blu-Ray-Player, Spielkonsole, Satellitenreceiver, Streamingbox) zugleich an 2 HDMI-Geräte aus. Sie können also Ihr TV-Gerät und einen Videoprojektor zugleich anschließen und sogar parallel nutzen. Es ist keine Umschaltung erforderlich, der Splitter verteilt das Ausgangssignal an beide HDMI-Geräte. Wenn der HDMI-Verteiler einmal installiert ist, müssen Sie keine Kabel mehr umstecken. Dies funktioniert auch mit einem Fernseher und einem Heimkino-Receiver mit HDMI-Eingang oder einem Computer-Monitor.
Der HDMI-Verteiler unterstützt Videoauflösungen bis zu 4K – auch Ultra-HD oder UHD genannt. Dabei können HDR-Videosignale wie HDR10 und Dolby Vision übertragen werden. Die maximale Datenrate liegt bei 18 Gbit/s, also können Signale bis zum Format 4k@60Hz YUV 4:4:4 verteilt werden.
EDID-Management zur gezielten Einstellung der Auflösung
Der HDMI 2.0 Splitter besitzt einen Schalter für den EDID-Modus (EDID = Extended Display Identification Data). Über EDID verständigen sich die angeschlossenen Geräte über ihre Fähigkeiten (u.a. unterstützte Bildauflösung & Tonformat). Wenn Sie 2 Geräte mit verschiedenen Auflösungen betreiben, wird normalerweise der kleinste gemeinsam unterstützte Modus gewählt. Wenn Sie also z.B. einen FullHD-Projektor und ein UHD-Fernseher anschließen, liefert die Die HDMI-Quelle nur ein FullHD-Bild – auch wenn der Projektor ausgeschaltet ist. Dies ist häufig nicht gewünscht.
Mit dem EDID-Schalter können Sie den Modus manuell festlegen:
- Copy: Die Ausgabe richtet sich nach den Fähigkeiten des Gerätes an Ausgang 1. Am Ausgang 2 steht genau dasselbe Format an. (Auch wenn der Fernseher das Signal nicht darstellen kann!)
- Auto: Festgelegte Ausgabe in 4k@60Hz stereo
- Mixed: Ausgabe in der bestmöglichsten Auflösung der beiden angeschlossenen HDMI-Senken, so dass beide Geräte ein Signal darstellen können. Bei einem 4K Eingangssignal liefert der Splitter 2160p an einem Ultra-HD Fernseher und 1080p an einem Full-HD-Fernseher. Wenn eine HDMI-Senke 5.1 Ton unterstützt, die zweite HDMI-Senke nur stereo, liefert die HDMI-Quelle stereo.
Tipps zum Einsatz:
- Im Normalfall ist es sinnvoll, das „beste“ Gerät an HDMI out 1 des VSP01201 anzuschließen und den COPY-Modus zu verwenden. So können Sie sicherstellen, dass Ihre HDMI-Quelle das bestmögliche Signal ausgibt.
- Beachten Sie, dass der Kopierschutz Vorrang hat. Falls Sie nur ein 4k Display ohne HDCP 2.2 verwenden, kann kein 4k Bild dargestellt werden, wenn der Film Kopierschutz erfordert.
- Wenn ein 4K Bildschirm und ein Full-HD-Bildschirm angeschlossen sind, kann die Quelle 4K liefern. Der 4K Bildschirm zeigt dann 4K, für den Full-HD-Bildschirm wird zugleich auf 1080p skaliert. Der 4K Bildschirm muss bei kopiergeschützten Inhalten HDCP 2.2 unterstützen, beim Full-HD-Bildschirm ist das nicht erforderlich.
- HDR wird im Modus Copy-EDID und Mixed-EDID unterstützt. Im COPY-Modus erhält ein Full-HD-Display ein 1080p Signal mit HDR.
- Ein HDR Videosignal an einen Full-HD-Fernseher zu schicken, kann zu falscher Farbdarstellung führen. Bei HLG-HDR ist normalerweise keine Verschlechterung erkennbar. Bei HDR10 kann das Bild etwas zu dunkel oder zu hell sein. Bei Dolby Vision ist das Bild unbrauchbar verfälscht.
- Wenn Sie auf den COPY-Modus schalten, bleiben die EDID-Informationen bis zur Netztrennung des Splitters gespeichert. (Auch wenn Sie zwischenzeitlich auf AUTO oder MIXED schalten).
- Wenn Sie den COPY-Modus einschalten, aber kein Gerät an HDMI out 1 aktiv ist, liefert Ihre HDMI-Quelle vielleicht kein Signal.
- ARC (Audio Return Channel) wird nicht unterstützt.
- HDMI-CEC wird beim VSP01201 durchgeleitet am Ausgang 1 (ab Juni 2019), VSP01401 unterstützt kein CEC
Der HDMI 2.0 Splitter ist mit 2 oder 4 Ausgängen erhältlich. Das Ausgangssignal wird verstärkt. Beim HDMI-Splitter 1×2 ist eine Reichweite von maximal 10 m möglich, beim 1×4 Splitter maximal 15 m. Gemessen mit gutem Standard-HDMI-Kabel 24AWG. Wichtig: Bei 4K Signalen reduzieren sich die möglichen Kabellängen auf etwa die Hälfte.
