Heimkino-Anlage auch für Ultra-HD weiter benutzen
- Umgeht die Begrenzung der Audioformate von Videoprojektor, Monitor oder Fernseher und der Videoformate des AV-Receivers
- Liefert den Ton einer HDMI-Quelle z.B. Xbox, PlayStation, PC, Blu-ray zusätzlich an ein Soundsystem
- Anschluss: per HDMI an Quelle (Mediaplayer, Notebook etc.) und Fernseher / Projektor, per Cinch an Stereo-Anlage, per SPDIF oder HDMI an Soundbar oder AV-Receiver
- Unterstützte Formate Audio siehe unten
- Unterstützte Formate Video: bis zu 4k 60Hz oder 1440p 120Hz, unterstützt HDR10, HDR10+, Dolby Vision, HLG-HDR
- Unterstützt HDMI 2.0, keine Unterstützung für HDMI 2.1 und VRR/Freesync
- Unterstützt auch Dolby Atmos / Dolby Digital Plus und DTS-HD
- Downscaler für HDMI Audio-Ausgang (TV Video passiert unverändert)
- Maße: 122 x 57 x 20 mm

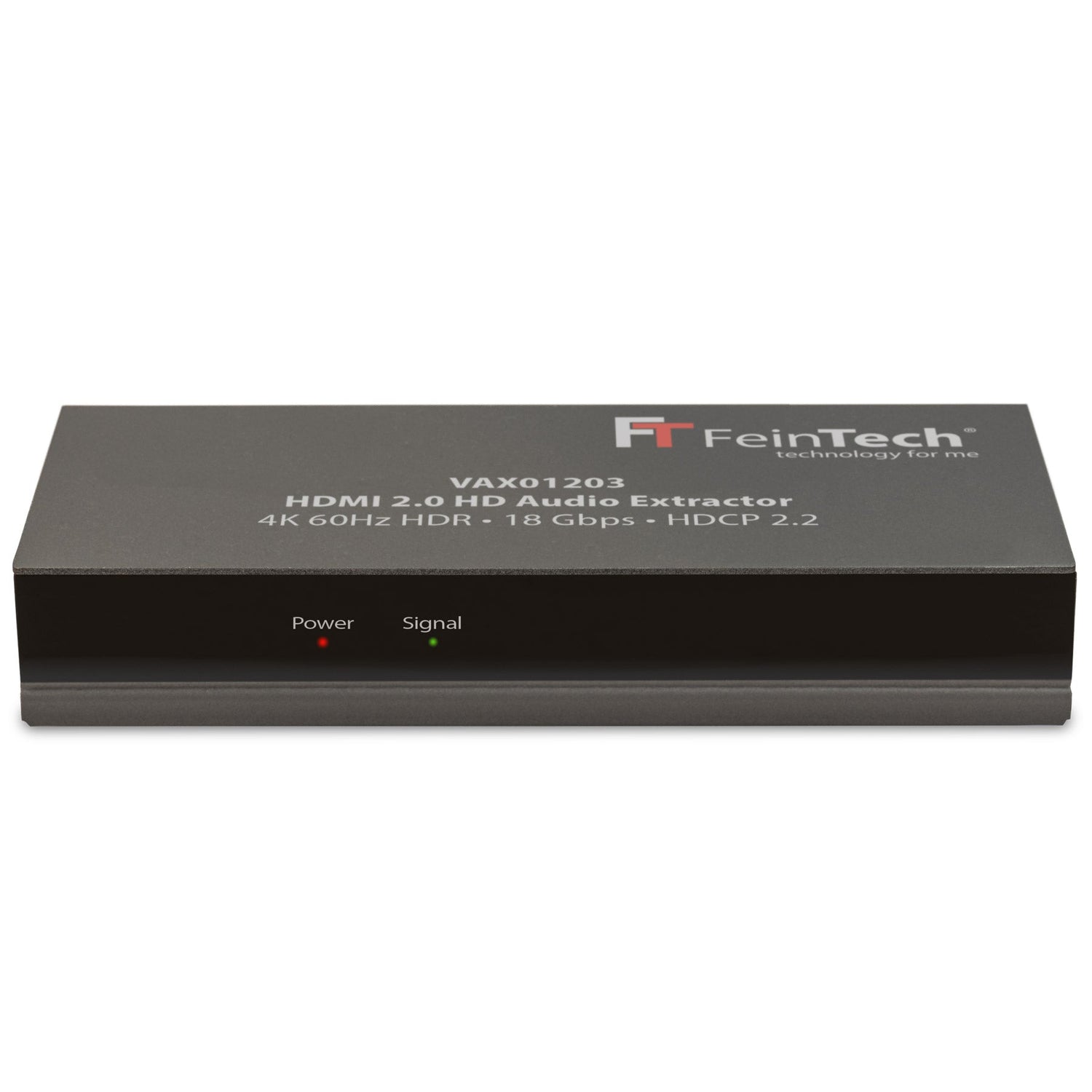

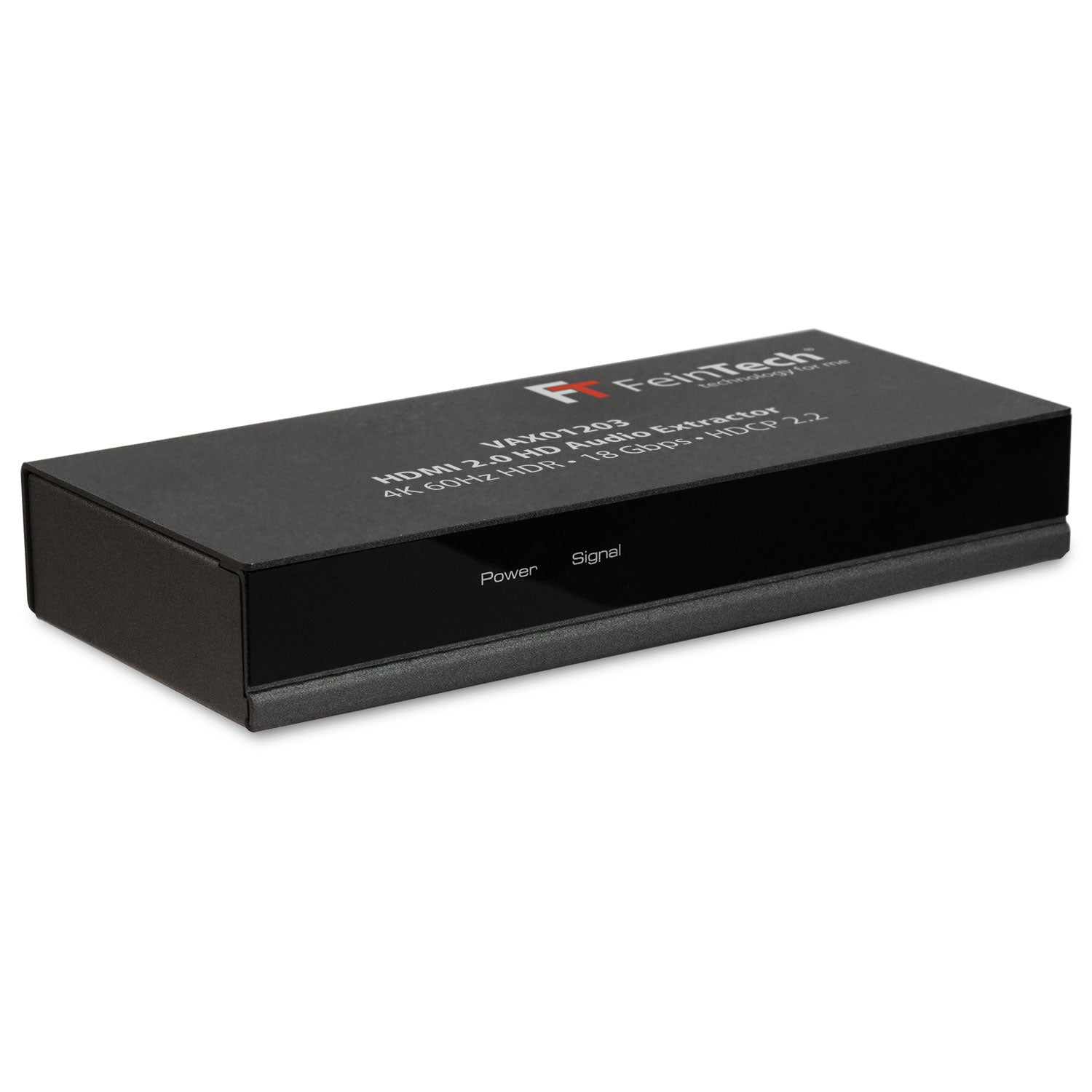

Dieser HDMI Audio Extractor leitet den Ton eines HDMI-Signals zusätzlich an einen AV-Receiver, Soundbar oder Aktiv-Lautsprecher. Das HDMI-Signal wird dabei verlustfrei durchgeleitet. Es werden Auflösungen bis Ultra-HD/ 4K HDR unterstützt (bis 18 GBit/s Datenrate). Der VAX01203 ist abwärts-kompatibel zu allen niedrigen Auflösungen. Unterstützt HDMI-CEC zwischen TV und Quelle (nicht zum Soundsystem).
Die Stromversorgung erfolgt mit dem mitgelieferten Netzteil. Alternativ kann der Extractor von einer USB-Buchse versorgt werden (Stromaufnahme 180 mA). Ein Adapterkabel wird mitgeliefert. Der Extractor schaltet sich so automatisch mit dem jeweiligen Gerät zusammen ein bzw. aus.

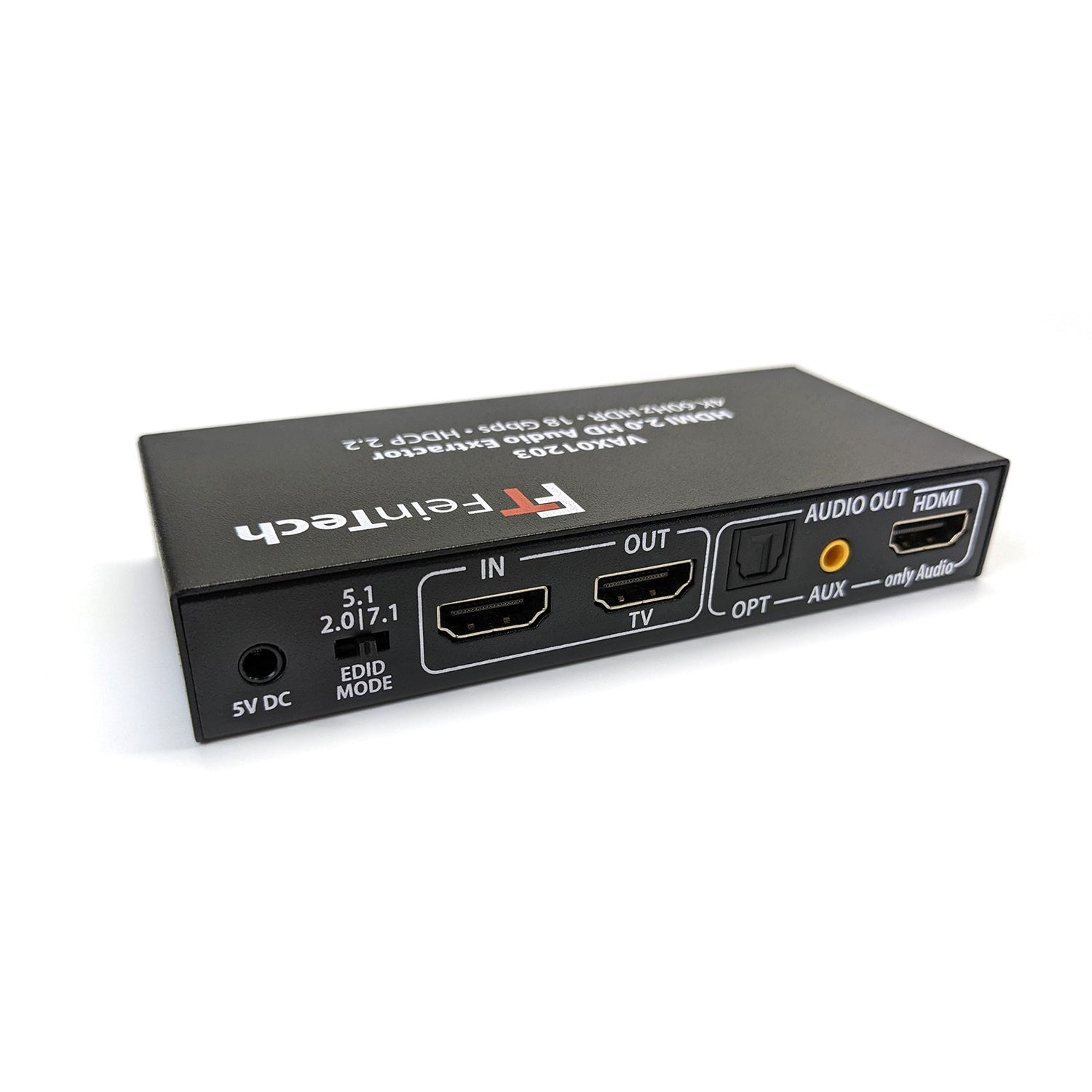

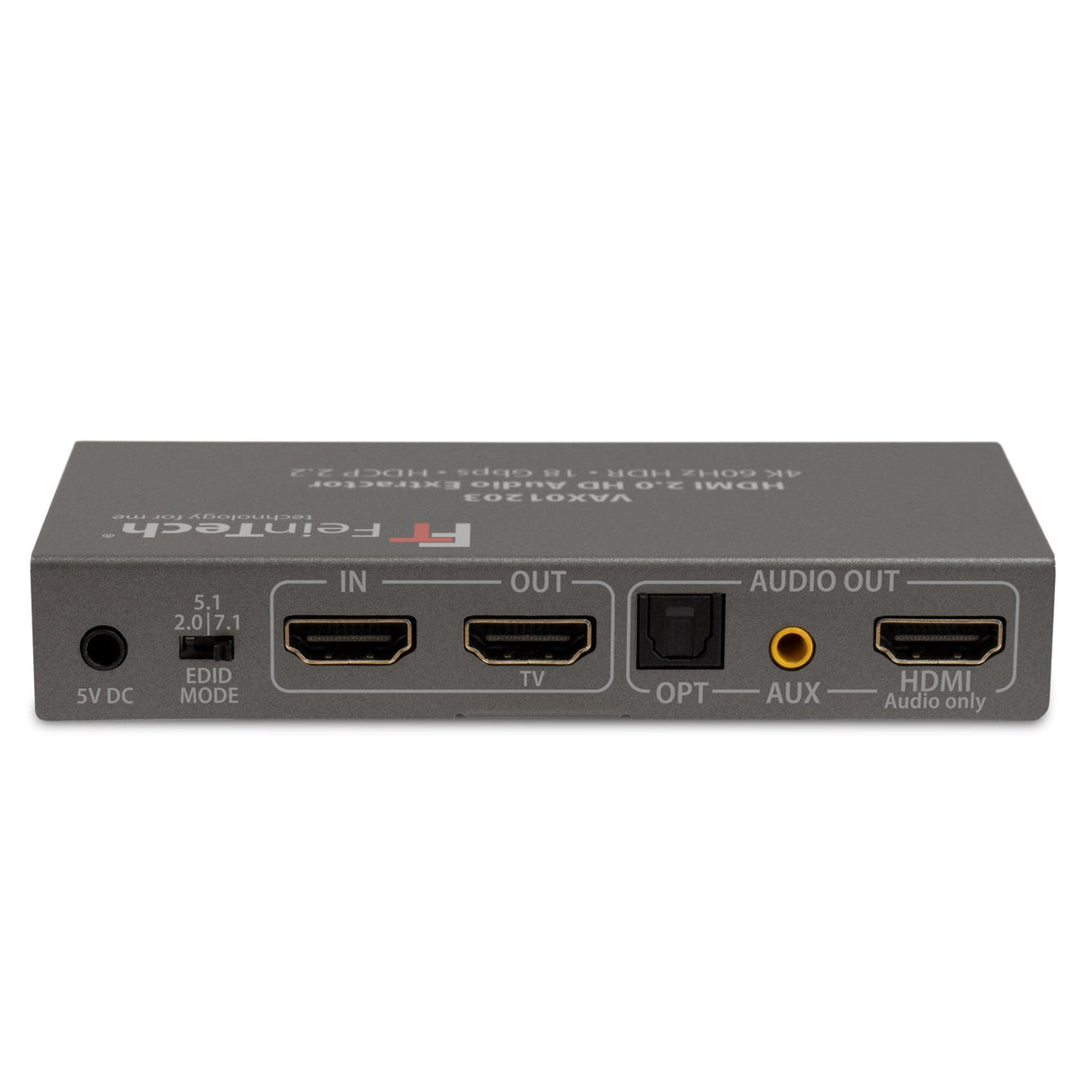

Mit dem Audio-Mode Schalter können Sie festlegen, welches Tonformat die HDMI-Quelle ausgibt, wenn mehrere Tonformate möglich sind. Dadurch kann die HDMI-Quelle z.B. auch 7.1 Sound an einem Videoprojektor liefern. Der Schalter hat 3 Einstellungen:
| Schalter | Audio-Ausgabe | Unterstütze Audioformate |
|

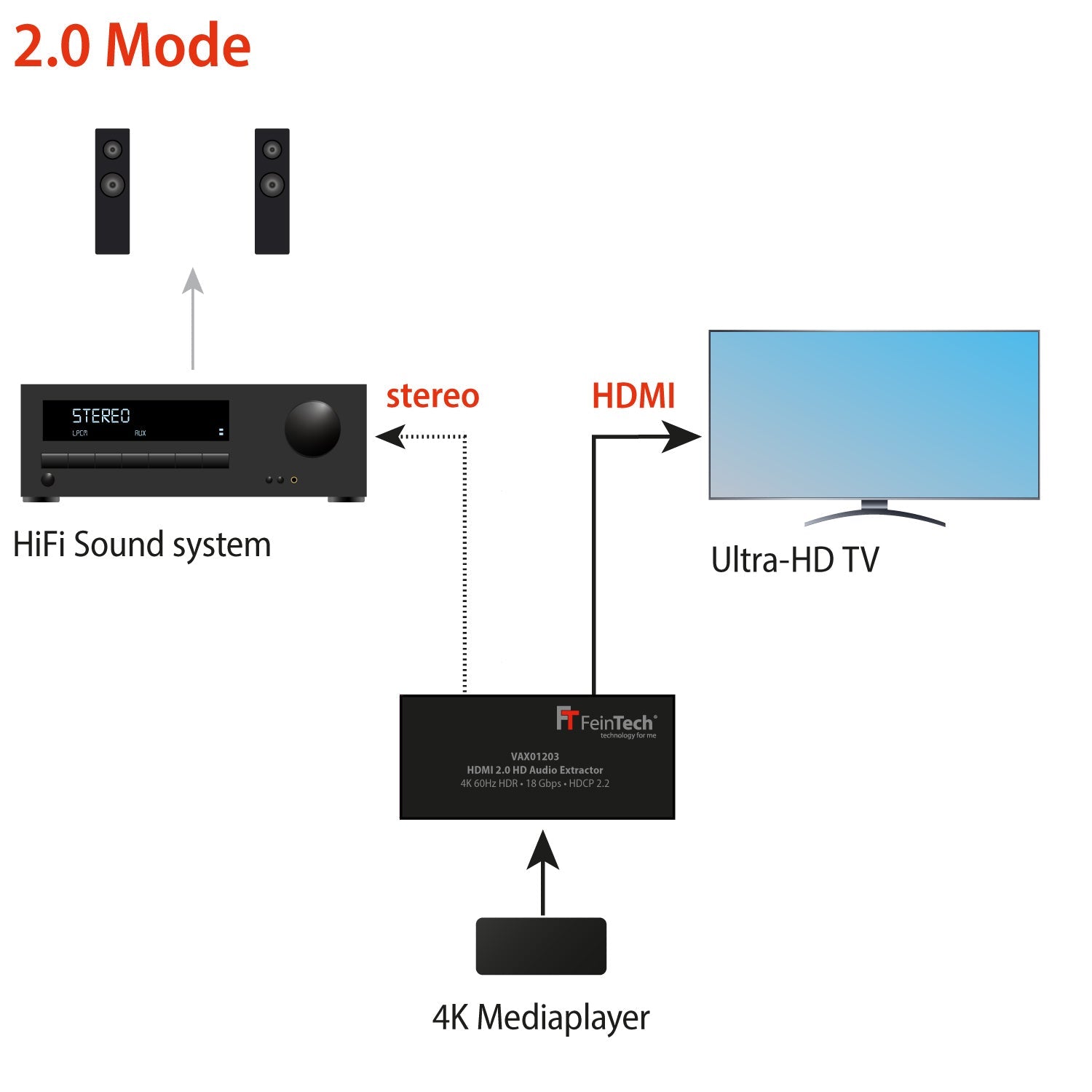

2.0 |
Die Ausgabe erfolgt in stereo an allen Ausgängen | PCM stereo |

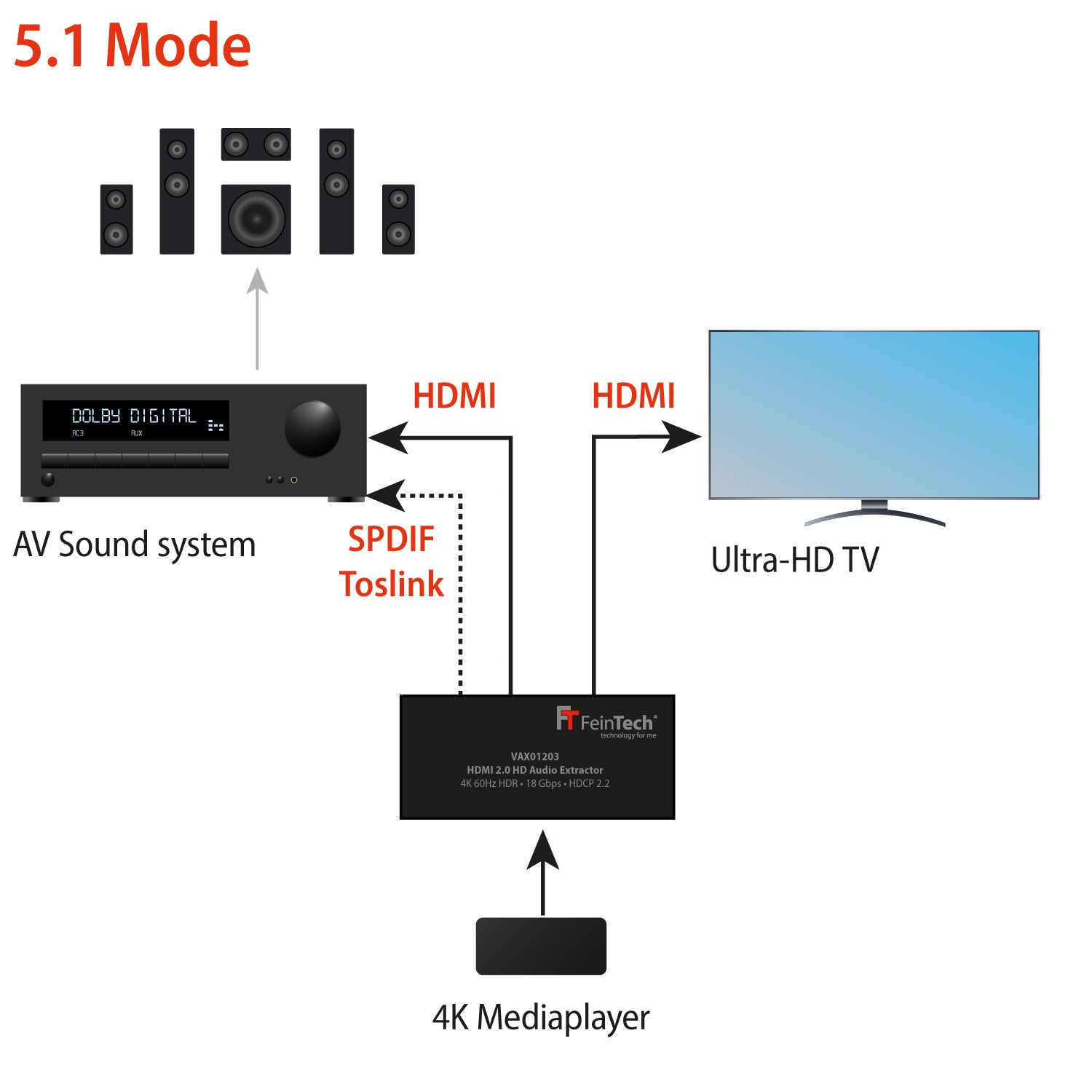

| 5.1 | Die Ausgabe erfolgt im 5.1 Tonformat (nur wenn 5.1 Tonspur vorhanden ist), der AUX-Ausgang bleibt stumm | PCM stereo, DTS, Dolby Digital |

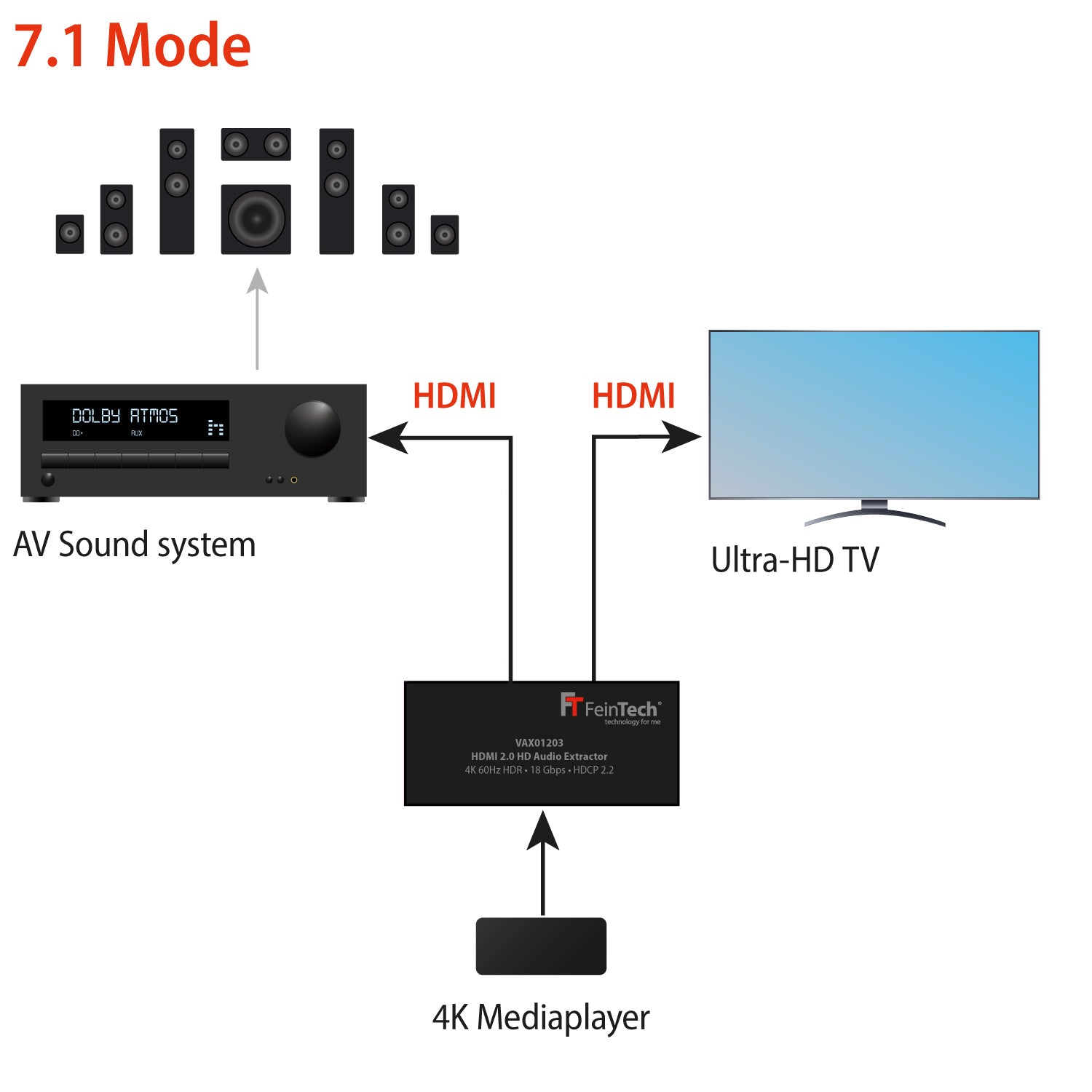

| 7.1 | Die Ausgabe von HD Audio wie Dolby Atmos ist möglich, die anderen Ausgänge bleiben dann stumm | PCM 2.0/5.1/7.1, DTS, Dolby Digital, Dolby Digital Plus mit Dolby Atmos, Dolby TrueHD mit Dolby Atmos, DTS-HD |
HDMI Audio only Ausgang:
An diesem Ausgang wird automatisch ein Downscaler aktiviert, falls der Zuspieler ein Ultra-HD-Signal mit 2160p ausgibt. Das ursprüngliche 2160p 50/60Hz Signal wird auf 1080p 50/60Hz skaliert. Damit ist das Signal kompatibel zu einem älteren AV-Receiver mit HDMI 1.3 Schnittstelle. Das Signal am HDMI TV-Ausgang wird nicht beeinflusst. Ein Eingangssignal mit 1440p wird nicht skaliert. Dieses Format kann nicht von allen AV-Receivern verarbeitet werden.

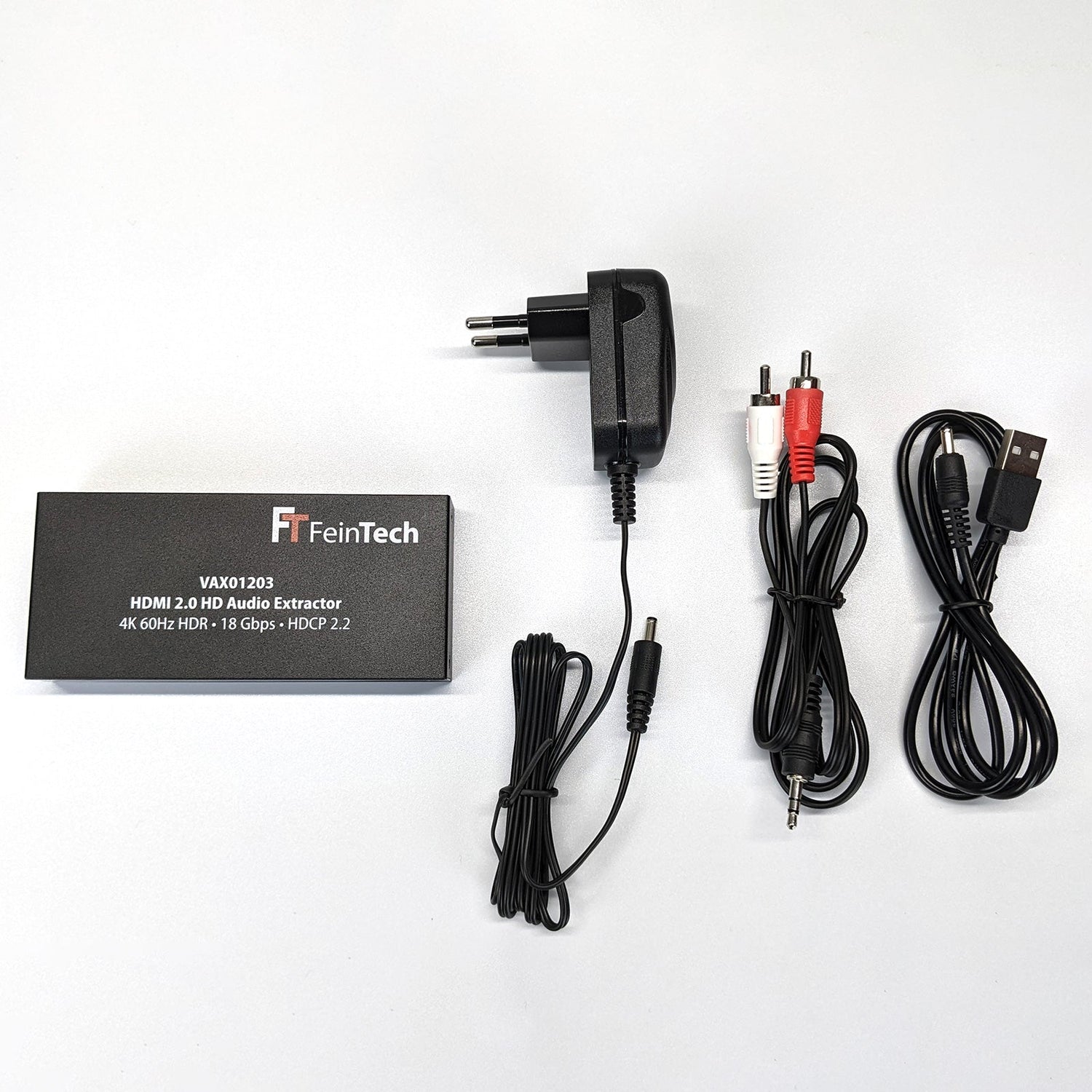

Lieferumfang: HD Audio Extractor, Netzteil, USB auf DC Anschlusskabel, Cinch-Adapterkabel

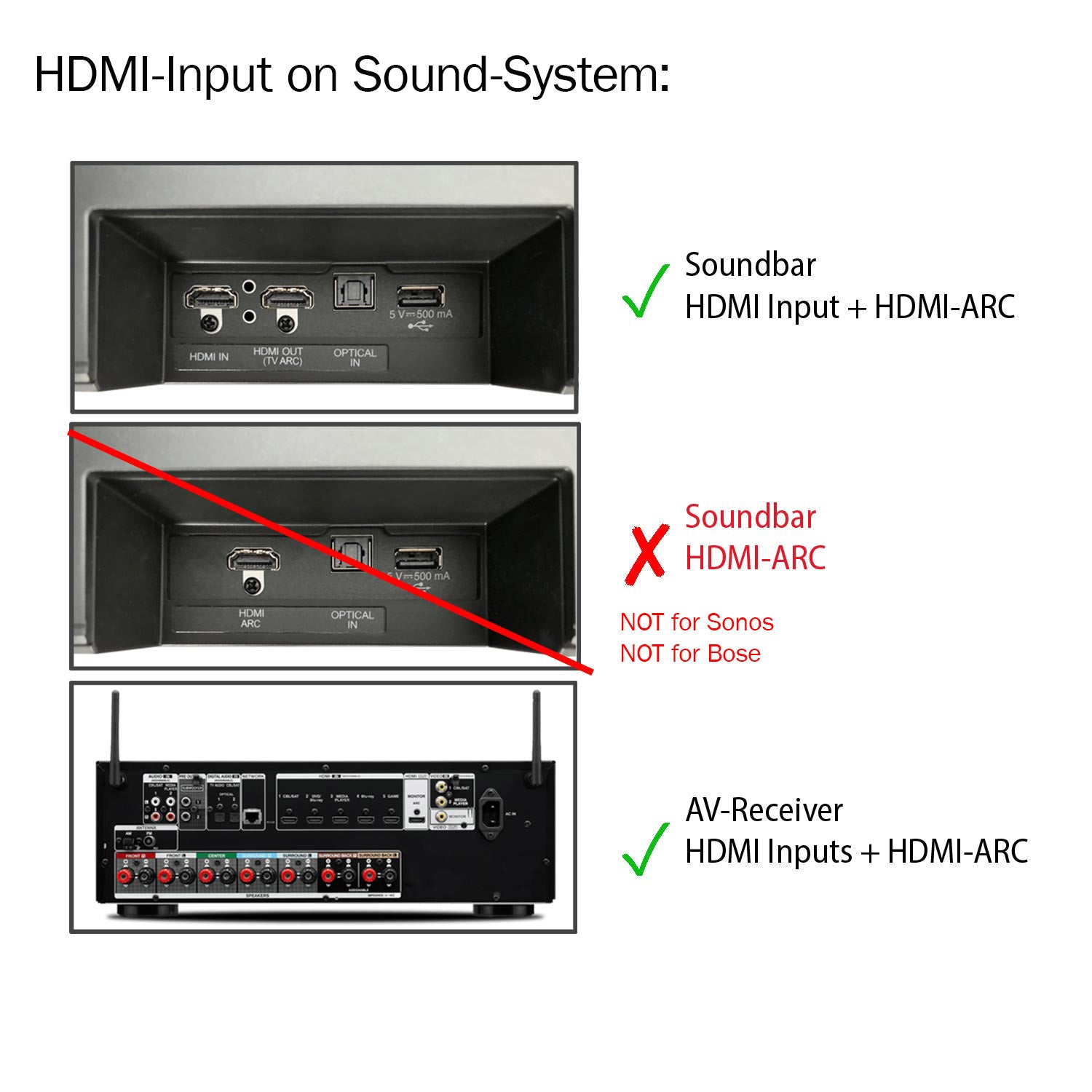

Hinweis: Das Soundsystem muss zum Betrieb einen echten HDMI-Eingang besitzen. Es ist kein Betrieb an HDMI-ARC möglich. Nicht geeignet für Sonos oder Bose Soundbar.
